Descriere

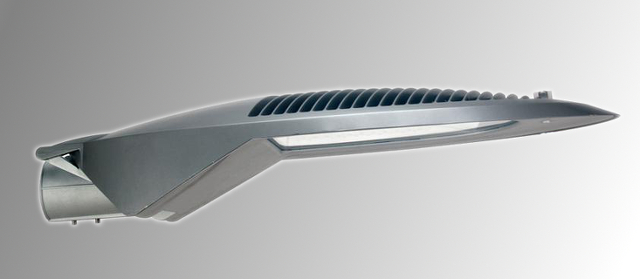

Corpul de iluminat stradal cu LED tip RLX-PFFF-Gen3 este realizat în gama de puteri 64W şi 96W, caracteristicile îl recomandă ca pe o soluţie ideală pentru iluminatul căilor rutiere cu trafic intens, unde se impun intervenţii rapide în caz de necesitate, autostrăzi, poduri rutiere, parcări şi multe alte aplicaţii.

Carcasa aparatului de iluminat prezintă un singur şurub de prindere - desfacere pentru acces facil la sursă în cazul mentenanţei.

Modelul în forma literei "V" al radiatorului sporeşte indexul de dispersie a căldurii şi totodată previne depunerea şi acumularea particulelor de praf care ar duce la degradarea performanţelor de răcire şi implicit la degradarea rapidă a LED-urilor.

Sursa de lumină este independentă de sursa de alimentare, instalarea şi întreţinerea corpului de iluminat fiind una facilă.

Caracteristicile produsului:

  • Construcţie modulară care permite depanarea înlocuirea facilă a eventualelor componente defecte;
  • Principalele componente:
    • 2 module cu câte 16 led-uri pentru 64W; 3module cu câte 16 led-uri pentru 96W;
    • 2 blocuri de lentile pentru distribuţia stradală pentru 64W; 3 blocuri de lentile pentru distribuţia stradală pentru 96W;
    • 1 sursă de alimentare programabilă;
    • 1 dispozitiv de protecţie la descărcari atmosferice;
    • 1 trimmer pentru reglaj curent/flux luminos;
  • Carcasa construită din aluminiu turnat la înaltă presiune; suprafaţa vopsită electrostatic, tratament anticoroziv;
  • Dispersor din sticlă securizată termic cu grosimea de 4mm;
  • Posibilitatea ajustării fluxului luminos generat de aparat în funcţie de necesităţile de iluminare ale arterei de circulaţie, conducând implicit la adaptarea puterii electrice absorbite, respectiv a energiei electrice consumate de aparat;
  • 4 moduri de dimare selectabile la programarea driverului:
    • dimarea liniei de alimentare;
    • DALI (necesită controller de lampă);
    • 1-10Vcc (necesită controller de lampă);
    • astro (nivel de diming programabil în funcţie de programul de iluminat).



Specificaţii tehnice

  • număr de led-uri: 32 pentru 64W; 48 pentru 96W
  • putere nominala (W): max. 71,2W programabil, tipic 64W respectiv max. 156W programabil, tipic 96W;
  • tensiunea de intrare: 100-277Vac;
  • gama de frecvenţă (Hz): 50/60Hz;
  • factorul de putere: >0,92;
  • THD: <15%;
  • temperatura de culoare (K): 5685K;
  • indice de redare a culorilor (Ra): >70;
  • curent driver (mA): 700mA;
  • flux luminos tipic (lm): 9070lm pentru 64W; 13605lm pentru 96W;
  • eficienţă luminoasă tipică (lm/W): 142lm/W;
  • putere termică disipată: 39W pentru 64W respectiv 58,5W pentru 96W;
  • putere electrica absorbită (W): 64W respectiv 96W;
  • putere electrică maximă absorbită: 71,2W respectiv 156W;
  • temperatura de lucru (°C): -35°C ÷ +50°C;
  • condiţii de umiditate in lucru: 10% ÷ 90%;
  • durată viaţă (ore): >50 000 ore;
  • grad de protecţie: IP65;
  • rezistenţa la impact: IK10;
  • clasa de protecţie: I;
  • înălţimea de montare: 10 ÷ 12m;
  • greutate (kg): 6,23kg pentru 64W respectiv 10,8kg pentru 96W;
  • greutate brută (kg): 8,23kg pentru 64W respectiv 12,8kg pentru 96W;
  • dimensiuni de împachetare (mm): 710 x 365 x 176 pentru 64W respectiv 910 x 425 x 200 pentru 96W;



Dimensiuni

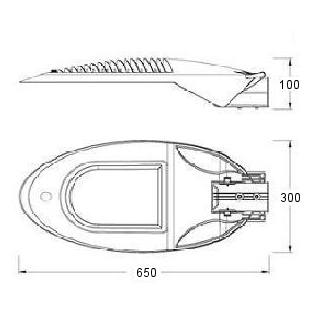

  • pentru 64W:

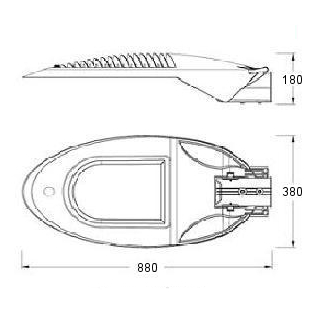

  • pentru 96W:

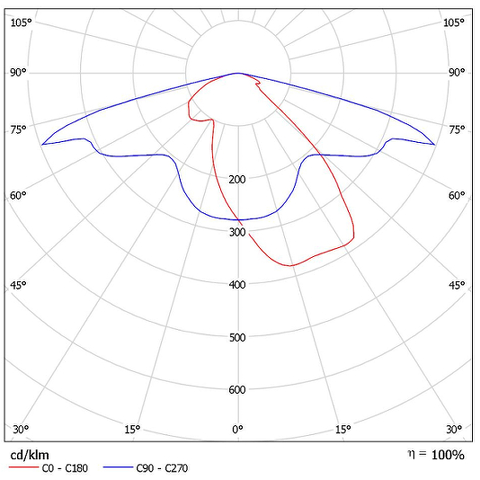

Distribuţia luminoasă





Instalare şi întreţinere

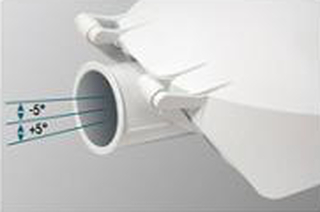

  •  posibilitate de montare în poziţie orizontală cu unghi ajustabil de la -5 grade la +5 grade:

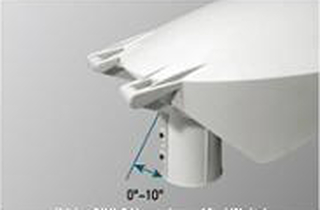

  • posibilitate de montare în poziţie verticală cu unghi ajustabil între 0-10 grade:

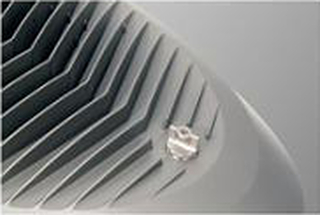

  • ansamblul cheie-şurub de deschidere-închidere a carcasei facilitează mentenanţa corpului de iluminat:

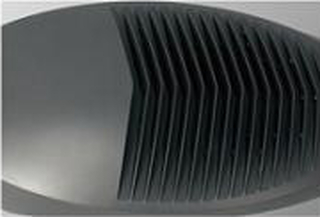

  • radiatorul de aluminiu turnat în forma de "V" previne depunerea şi acumularea prafului pe suprafaţa carcasei:

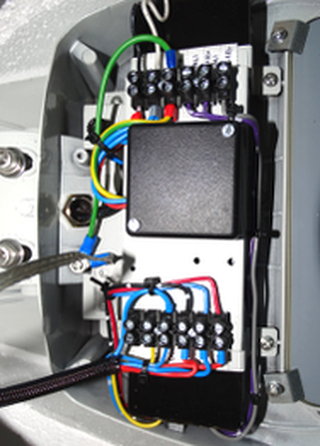

  • conectica facilă a sursei de alimentare cât şi a lămpilor LED, uşor de instalat, sigură în exploatare:

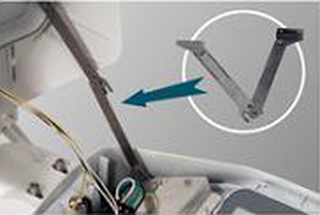

  • întreţinerea facilă a lămpilor LED prin deschiderea şi poziţionarea capacului cu ajutorul unui dispozitiv special:
